一、概述

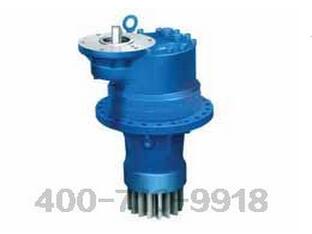

行星齿轮系列减速机是一种具有广泛通用性的新性减速机,内部齿轮采用20CvMnT渗碳淬火和磨齿。整机具有结构尺寸小,输出扭矩大,速比在、效率高、性能安全可靠等特点。本机主要用于塔式起重机的回转机构,又可作为配套部件用于起重、挖掘、运输、建筑等行业。
适用范围如下:
输入轴转速≤1500r/min
转动方向:正反
机构工作级别:M5
结构利用等级:T4
工作环境温度:-40℃~+45℃,低于0℃,启动前润滑油需预热。
二、型号说明
三、传动形式简图
减速机的选用
选用输出扭矩时,要考虑到工况系数,当计算扭矩为TC时,则T=KATC-。
KA值列表如下:
动力 | 载荷 | ||
一般载荷 | 交变载荷 | 动擎载荷 | |
液压马达 | 1 | 1.2 | 1.4 |
交流电动机 | 1.2 | 1.4 | 1.6 |
XX型回转行星齿轮减速机外形尺寸
型号 | 输入速度(r/min) | 输出扭矩(Nm) | 主要安装尺寸 | ||||||||||||
T额 | T***大 | Dt(h7) | D2 | D3 | D4(h7) | D5(H7) | D6 | H | H1 | H2 | D7(H7) | H3 | L3 | ||
xx-25 | 1500 | 2500 | 3750 | 220 | 280 | 250 | 85 | 70 | 2414 | 5 | 15 | 20 | 170 | 55 | 200 |
xx-40 | 1500 | 4000 | 6000 | 260 | 320 | 290 | 85 | 70 | 24 14 | 5 | 15 | 25 | 176 | 66 | 230 |
xx-63 | 1500 | 6300 | 9450 | 260 | 320 | 290 | 85 | 70 | 24 14 | 5 | 15 | 25 | 200 | 70 | 230 |
xx-80 | 1500 | 8000 | 12000 | 295 | 370 | 340 | 85 | 70 | 24 18 | 12 | 20 | 30 | 220 | 70 | 315 |
xx-100 | 1500 | 1000 | 15000 | 330 | 420 | 380 | 170 | 24 18 | 12 | 40 | 30 | 260 | 60 | 315 | |
xx-160 | 1500 | 16000 | 24000 | 415 | 500 | 465 | 180 | 24 18 | 25 | 20 | 30 | 280 | 100 | 550 | |
xx-250 | 1500 | 25000 | 37500 | 415 | 500 | 200 | 2422 | 5 | 20 | 35 | 330 | 100 | 600 |
型号 | 输出尺寸 | 外廓尺寸 | 输入轴端尺寸 | ||||||||||
Dmax | B | E | a | d | b | t | h1 | h2 | L | M | d1 | D | |
xx-25 | 120 | 90 | 204 | 82 | 20h6 | 6 | 22.5 | 4 | 10 | 41 | 160 | 6-M12 | 205 |
xx-40 | 150 | 80 | 232 | 102 | 25h6 | 8 | 28 | 4 | 10 | 40 | 160 | 6-M12 | 196 |
xx-63 | 150 | 85 | 220 | 102 | 25js6 | 8 | 28 | 5 | 10 | 47 | 160 | 6-M12 | 215 |
xx-80 | 168 | 85 | 290 | 102 | 25js6 | 8 | 28 | 5 | 10 | 47 | 160 | 6-M12 | 200 |
xx-100 | 184 | 90 | 347 | 124 | 30k6 | 8 | 33 | ? | 10 | 40 | 245 | 6-M12 | 316 |
xx-160 | 210 | 110 | 364 | 155 | 42k6 | 12 | 45 | 15 | 47 | 260 | |||
xx-250 | 260 | 140 | 364 | 155 | 55k6 | 16 | 59 | 15 | 65 | 280 |
代号 | 额定输出转矩 | |||||||
传动比 | 2500 | 4000 | 630 | 8000 | 10000 | 16000 | 25000 | |
xx1 | 6 | ○ | ○ | ○ | ||||
7.5 | ○ | ○ | ○ | |||||
8 | ○ | ○ | ○ | |||||
xx2 | 10 | ○ | ○ | ○ | ○ | |||
11.2 | ○ | ○ | ○ | ○ | ||||
12.5 | ○ | ○ | ○ | ○ | ||||
14 | ○ | ○ | ○ | ○ | ||||
16 | ○ | ○ | ||||||
18 | ○ | ○ | ||||||
20 | ○ | ○ | ||||||
22.4 | ○ | ○ | ||||||
28 | ○ | ○ | ||||||
31.5 | ○ | ○ | ||||||
xx3 | 36 | ○ | ○ | ○ | ||||
45 | ○ | ○ | ||||||
54 | ○ | ○ | ||||||
56 | ○ | ○ | ||||||
64 | ○ | ○ | ||||||
xx4 | 63 | ○ | ○ | |||||
71 | ○ | ○ | ||||||
80 | ○ | ○ | ||||||
90 | ○ | ○ | ||||||
100 | ○ | ○ | ||||||
112 | ○ | |||||||
125 | ○ | |||||||
135 | ○ | |||||||
140 | ○ | |||||||
157.5 | ○ | |||||||
160 | ○ | |||||||
180 | ○ | |||||||
195 | ○ | ○ |
作用:保证精密传动的前提下,主要被用来降低转速增大扭矩和降低负载/电机的转动惯量比
行业范围:广泛应用于伺服电机、步进电机、直流电机等传动系统中;可用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业场合;又可作为配套部件用于起重、挖掘、运输、建筑等行业
使用要求:
1. 单级减速***小为3,***大一般不超过10,常见减速比为:3/4/5/6/8/10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速。
2. 减速机齿轮传动圆周速度不超过10米/秒
3. 行星减速机额定输入转速***高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上
4.工作温度一般在-25℃到100℃左右(注:通过改变润滑脂可改变其工作温度)
产品卖点:
1. 产品优势:重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点
2. 用途广泛:广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。
3. 具有高刚性、高精度(单级可做到1分以内)、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点
4. 行星减速机可做多齿箱连结***高减速比达100000
产品说明:
1、P系列行星齿轮减速机可根据客户要求进行变化组合,进行模块化设计
2、齿轮均采用渗碳淬火处理,齿轮热处理后全部磨齿,噪音低,效率高,寿命长;减速机合理利用内、外啮合、功率分流,采用渐开线行星齿轮传动;箱体采用球墨铸铁,钢性及抗震性程度高
3、行星减速机各系列产品货源充足,规格齐全。
安装步骤:
Step1:
首先,安装之前,需确认电机和减速机是否完好无损,并且严格检查电机与减速机相连接的各部位尺寸是否匹配,电机的定位凸台、输入轴与减速机凹槽等尺寸及配合公差。
其次,旋下减速机法兰外侧防尘孔上的螺钉,调整PCS系统夹紧环使其侧孔与防尘孔对齐,插入内六角旋紧。之后,取走电机轴键。
Step3:
***后,将电机与减速机自然连接。连接时须保证减速机输出轴与电机输入轴同心度一致,且二者外侧法兰平行。如同心度不一致,会导致电机轴折断或减速机齿轮磨损。
安装注意事项:
1. 安装前,将电机输入轴、定位凸台及减速机连接部位的防锈油用汽油或锌钠水擦拭净。
2. 在安装时,严禁用铁锤等击打,防止轴向力或径向力过大损坏轴承或齿轮。
3. 电机与减速机连接前,应先将电机轴键槽与紧力螺栓垂直。为保证受力均匀,先将任意对角位置的安装螺栓旋上,但不要旋紧,再旋上另外两个对角位置的安装螺栓***后逐个旋紧四个安装螺栓。
采购流程:咨询——一对一专业解答——确定采购方案——产品配送——产品安装——售后服务
泰工简介:泰工专注于减速机产品的专业厂家,质量保证,品种齐全,货源充足,厂家直销,发货速度快,售后机制完善。泰工在泰兴和无锡均设有配套的生产厂房,专业生产减速电机,摆线针轮减速机,行星减速机,电动滚筒,齿轮减速机,硬齿面减速机,摆线减速机,蜗轮减速机,伺服减速机等减速机产品。
江苏泰工减速机有限公司
采购 泰工减速机 请选择泰工减速机有限公司(原 泰工减速机总厂)
全国咨询电话: 15052132938 传真:0510-82601236
座机:0510-80215222
邮箱:158553680@qq.com 地址:江苏省无锡市梁溪区凤凰城29号
