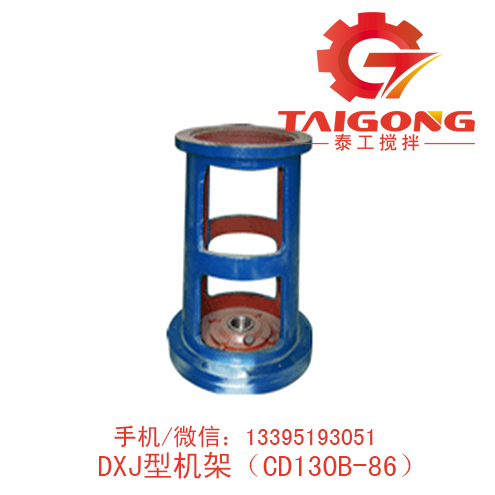

当前位置：首页 > 商品中心 > 搅拌机架 > DXJ型机架（CD130B-86）

分享到：更多

立即购买

DXJ型单支点机架主要参数及尺寸

机架型号	H	H₁	H₂	H₃	H₄	输入端接口				输出端接口
机架型号	H	H₁	H₂	H₃	H₄	D₁	D₂	D3	n₁-M	D₄	D₅	D₆	a°	n₂-φ
DXJ30^A_B	470	40	15	4	45	140 200	160 230	190 260	4-M10 6-M12	240	285	315	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ35A	524	48	15	5	47	170	200	230	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ40^A_B	524	48	15	4	47	200 230	230 260	260 290	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ45A	524	48	15	5	49	200	230	260	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ55^A_B	570	60	20	6 5	47	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14
DXJ65A	634	68	20	6 5	58	316	360	400	8-M12 8-M16	350	420	460	30	12-φ18
DXJ70^A_B	634	68	20	6	58	316(320) 320	360	400	8-M12 8-M16	350	420	460	30	12-φ18
DXJ80^A_B	678	76	25	6 5	70	345 360	390 410	430 460	8-M16 8-M20	380	455	495	30	12-φ18
DXJ90A	700	80	25	7	72	400	450	490	12-M16 12-M20	430	510	555	30	12-φ23
DXJ100^A_B	740	80	25	9 5	76	455(460) 470	520	580	12-M20	480	560	600	22.5	16-φ23
DXJ110A	840	80	30	11 6	76	520	590	650	12-M20	560	650	700	22.5	16-φ27
DXJ120A	840	80	30	11 6	76	520	590	650	12-M20	560	650	700	22.5	16-φ27
DXJ130^A_B	950	94	30	11 9	85	680	800	880	12-M30	720	810	880	18	20-φ27
DXJ140A	950	94	30	11 9	85	680	800	880	12-M30	720	810	880	18	20-φ27
DXJ150^A_B	950	94	35	14 10	85	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
DXJ160^A_B	950	100	35	14 10	95	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
DXJ180^A_B	1050	100	40	14 10	115	960	1080	1160	20-M30	970	1080	1160	18	20-φ33

机架型号	h(A/B)	搅拌轴轴端尺寸																			重量kg
机架型号	h(A/B)	h₀	h₁	h₂	h₃	h₄	h₅	h₆	d₀	d₁	d₂	M₁	d₃(h₉)	d₄	b	t	t₁	b₁	t₂	b₂	重量kg
DXJ30^A_B	431/445	53	103	3	13	22	30	3	30	32	32.8	M35×1.5	35	40	8	26	31	6	31.5	6	48
DXJ35A	490	53	113	3	15	24	40	3	35	42	42.8	M45×1.5	45	50	10	30	41	6	41.5	6	62
DXJ40^A_B	479/482	69	113	3	15	24	40	3	40	42	42.8	M45×1.5	45	50	12	35	41	6	41.5	6	62
DXJ45A	481	69	113	3	15	28	40	3	45	47	47.8	M50×1.5	50	65	14	39.5	46	8	46	8	67
DXJ55^A_B	530	80	118	4	15	27	40	3	55	57	57	M60×2	60	65	16	49	56	8	56	8	107
DXJ65A	590	87	143	4	18	32	50	3	65	71	72	M75×2	75	80	18	58	69	10	70	10	150
DXJ70^A_B	590/580	87	143	4	18	32	50	3	70	71	72	M75×2	75	80	20	62.5	69	10	70	10	150
DXJ80^A_B	630/590	91	163	4	18	32	60	3	80	81	82	M85×2	85	90	22	71	79	10	80	10	213
DXJ90A	636	125	168	4	20	36	60	3	90	91	92	M95×2	95	110	25	81	89	12	90	12	276
DXJ100^A_B	667/641	134	178	4	24	42	60	3	100	111	112	M115×2	115	125	28	90	109	14	109.5	14	326
DXJ110A	712	155	178	4	24	42	60	3	110	112	112	M115×2	115	125	28	100	109	14	109.5	14	505
DXJ120A	712	155	178	4	24	42	60	3	120	122	122	M125×2	125	140	32	108	119	14	119.5	14	5410
DXJ130^A_B	815/815	197	208	4	28	46	70	3	130	135	137	M140×2	140	150	32	119	132	14	134.5	14	689
DXJ140A	815	197	208	4	32	52	70	3	140	145	147	M150×2	150	160	36	128	142	16	144	16	696
DXJ150^A_B	根据减速机型号而定	210	208	4	32	52	70	3	150	155	156	M160×3	160	170	36	138	152	16	154	16	708
DXJ160^A_B		210	227	4	32	52	80	3	160	165	166	M170×3	170	180	40	147	162	16	164	16	930
DXJ180^A_B		290	242	4	36	58	90	3	180	185	186	B190×3	190	200	45	165	180	18	182	18	1240

注：图示所注“h”仅与本样本BLD、LC－Ⅱ、
