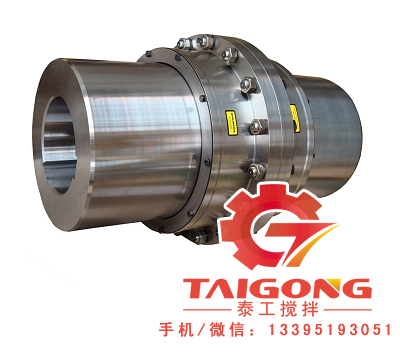

GIICL型鼓形齿式联轴器（JB/ZQ4378-86） - 江苏泰工减速机有限公司

立即购买

GIICL型鼓形齿式联轴器基本参数和主要尺寸

型号	公称扭矩 Tn (N·m)	许用转速 [n] (r/min)	轴孔直径 d₁ d₂	轴孔长度		D	D₁	D₂	C	H	B	B₁	转动惯量 (kg·m²)	润滑脂容量 (ml)	重量 kg
				Y	J₁
				L
GIICL1	355	4000	14 16 18 19	42	-	103	71	50	8	2	38	38	0.014	51	3.1
			20 22 24	52	38								0.014		3.0
			25 28	62	44								0.014		3.1
			30 32 35	82	60								0.014		3.6
GIICL2	630	4000	16 18 19 20 22 24	52	38	115	83	60	8	2	44	42	0.023	70	4.9
			25 28	62	44								0.023		4.5
			30 32 35 38	82	60								0.024		5.1
			40 42 45	82	60								0.027		6.2
GICLL3	1000	4000	22 24	52	38	127	95	75	8	2	45	42	0.040	68	7.0
			25 28	62	44								0.040		7.0
			30 32 35 38	82	60								0.040		7.0
			40 42 45 48 50 55 56	112	84								0.045		8.6
GIICL4	1600	4000	38	82	60	149	116	90	8	2	49	42	0.080	87	10.1
			40 42 45 48 50 55 56	112	84								0.089		12.2
			60 63 65	142	107								0.098		14.5
GIICL5	2800	4000	40 42 45 48 50 55 56	112	84	167	134	105	10	2.5	54	42	0.151	125	16.4
			60 63 65 70 71 75	142	107								0.173		19.6
GIICL6	4500	4000	45 48 50 55 56	112	84	187	153	125	10	2.5	55	42	0.265	148	22.1
			60 63 65 70 71 75	142	107								0.300		26.5
			80 85 90	172	132								0.377		31.5
GIICL7	6300	3750	50 55 56	112	84	204	170	140	10	2.5	59	42	0.405	175	27.6
			60 63 65 70 71 75	142	107								0.465		33.1
			80 85 90 95	172	132								0.519		39.3
			100 (105)	212	167								0.602		47.5
GIICL8	9000	3300	55 56	112	84	230	186	155	12	3	71	47	0.668	268	35.5
			60 63 95 70 71 75	142	107								0.750		42.3
			80 85 90 95	172	132								0.839		49.7
			100 110 (115)	212	167								0.964		60.2
GIICL9	14000	3000	60 63 65 70 71 75	142	107	256	212	180	12	3	73	47	1.264	310	55.6
			80 85 90 95	172	132								1.425		65.6
			100 110 120 125	212	167								1.625		79.6
			130 (135)	252	202								0.878		95.8
GIICL10	20000	2650	65 70 71 75	142	107	287	239	200	14	3.5	82	47	2.045	472	72
			80 85 90 95	172	132								2.291		84.4
			100 110 120 (125)	212	167								2.636		101
			130 140 150	252	202								2.981		119
GIICL11	31500	2350	70 71 75	142	107	325	276	235	14	3.5	85	47	3.814	550	97
			80 85 90 95	172	132								4.384		114
			100 110 120 (125)	212	167								4.941		138
			130 140 150	252	202								5.599		161
			160 170 (175)	302	242								6.35		189
GIICL12	45000	2100	75	142	107	362	313	270	16	4	95	49	6.49	695	128
			80 85 90 95	172	132								7.31		150
			100 110 120 (125)	212	167								8.45		205
			130 140 150	252	202								9.6		213
			160 170 180	302	242								10.91		248
			190 200	352	282								12.22		285
GIICL13	63000	1850	150	252	202	412	350	300	18	4.5	104	49	15.7	1019	269
			160 170 180 (185)	302	242								17.7		315
			190 200 220 (225)	352	282								19.67		360
GIICL14	100000	1650	170 180 185	302	242	462	420	335	22	5.5	158	63	32.1	2900	421
			190 200 220	352	282								35.2		476
			240 250	410	330								38.9		544
GIICL15	160000	1500	190 200 220	352	282	512	470	380	22	5.5	158	63	57.2	3700	608
			240 250 260	410	330								63.4		696
			280 (285)	470	380								69.8		786
GIICL16	224000	1300	220	352	282	580	522	430	28	7	177	67	95.7	4500	799
			240 250 260	410	330								105.8		913
			280 300 320	470	380								116.4		1072
GIIGL17	315000	1200	250 260	410	330	644	582	490	28	7	182	67	172.3	4900	1176
			280 (290) 300 320	470	380								190.1		1322
			340 360 (365)	550	450								214.9		1532
GIICL18	450000	1050	280 (295) 300 320	470	380	726	685	540	28	8	215	75	314.1	7000	1698
			340 360 380	550	450								351		1948
			400	650	540								398		2278
GIICL19	630000	950	300 320	470	380	818	748	630	32	8	220	75	547	890	2249
			340 (350) 360 380 (390)	550	450								615		2591
			400 420 440 450 460	650	540								702		3026
			(470)	650	540								702		3026
GIICL20	900000	800	360 380 (390)	550	450	928	838	720	32	10.5	235	75	1047	11000	3384
			400 420 440 450 460	650	540								1196		3984
			480 500	650	540								1196		3984
			530 (540)	800	680								1443		4430
GIICL21	1250000	750	400 420 440 450 460	650	540	1022	928	810	40	11.5	245	75	1874	13000	4977
			480 500	650	540								1875		4977
			530 560 600	800	680								2246		6152

注：1、推荐选用J₁型轴孔
2、括号内轴孔直径在新设计中不得选用。
